適用范圍:
聚氯乙烯絕緣電力電纜_鎧裝電纜具有良好的電氣性能和化學穩定性。結構簡單、使用方便，適用于固定敷設在交流50HZ、額定電壓1kV及以下的輸配電線路上。
產品特點:
導電線芯長期工作溫度不超過70℃，短路溫度不能超過160℃（最長持續時間5s）。電纜敷設時，溫度不能低于0℃，電纜敷設不受落差限制。
|
執行標準： |
GB/T12706-2008 idt IEC 502 |
|
品 牌： |
珠江電纜 |
|
型 號： |
VV、VV22 |
|
導體材料： |
無氧化銅芯（銅含量：99.9%） |
|
芯 數： |
VV（1-5）、VV22（2-5） |
|
絕緣材料： |
聚氯乙烯 |
|
規 格： |
VV：1.5-800mm2 VV22：1.5-800mm2 |
|
額定電壓： |
0.6/1KV |
|
顏 色： |
黑色 |

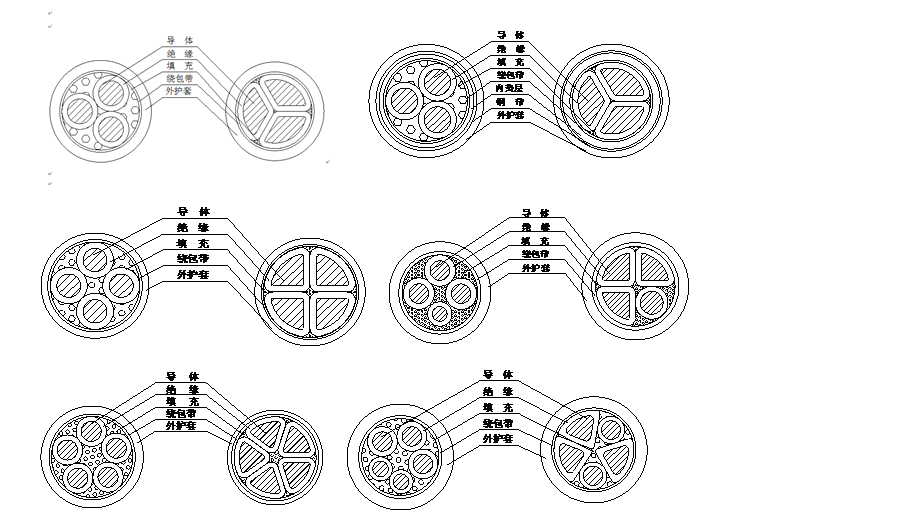

結構圖>>
VV電纜是電力電纜中很常用的一種，因?yàn)閮r(jià)格較為低廉，因此在很多領域得到廣泛的應用。
使用特性：
- 電纜導體長期工作溫度不超過70℃；
- 短路時電纜導體的最高工作溫度不超過160℃（最長持續5秒）；
- 電纜敷設的環境溫度不低于0℃。
- 電纜敷設時最小彎曲半徑（D為電纜外徑）：?jiǎn)涡緹o(wú)鎧裝電纜為20D，多芯無鎧裝電纜為15D，單芯鎧裝- 電纜為15D，多芯鎧 裝電纜為12D；
根據該電纜是否帶鎧可分為VV和VV22兩種型號。兩者最大的區別在于VV型號不帶鎧，VV22型號帶鎧。
|
聚氯乙烯絕緣電力電纜 |
||||
|
產品型號 |
產品名稱 |
敷設場合 |
芯數 |
標稱截面（mm2） |
|
VV |
銅芯導體聚氯乙烯絕緣及護套電力電纜 |
可敷設在室內、隧道、電纜溝、管道、易燃及嚴重腐蝕地方， 不能承受機械外力作用。 |
1-5 |
1.5-800 |
|
VV22 |
銅芯導體聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
可敷設在室內、隧道、電纜溝、地下、易燃及嚴重腐蝕地方， 不能承受拉力作用。 |
2-5 |
1.5-800 |
|
備注：可生產以上列表中產品的阻燃型（在以上產品型號前加ZR即代表該產品的阻燃型） 阻燃型電力電纜的主要特點就是不易著火或著火后延燃僅局限在一定的范圍內，適合敷設在賓館、車站、化工、石油平臺、礦山、電站、地鐵、高層建筑等對電纜有阻燃要求的場合。耐火型電纜除有普通電力電纜的特性外，還具有在萬一發生火災燃燒時，仍能保證在一定時間內正常通電的特性。特別適用于火災報警、消防設施、緊急疏散等火災應急系統的配電。 |
||||
